平板切割打样系统

DCZ70系列平板切割打样系统

发布时间: 2017-04-13 16:14


DCZ70系列高速平板切割打样系统
简介:

DCZ70系列纸箱打样机是奥科研发的新一代纸箱打样系统,性能相比原来的款式有了质的飞跃,不仅在加工速度,加工精度和操作便捷上都有很大的提升,而且外观上更富科技感。DCZ70系列打样机集打样和绘图等多功能于一体,秉承奥科机械稳定、高速、高精度的特性。适用于包装企业、瓦楞纸箱厂、彩盒厂、彩印厂、刀模厂等企业的打样及小批量生产需求,可切割瓦楞纸、硬纸板、泡沫板、塑料板、薄木板,皮革、布、蜂窝板、KT等材料,受到包装、广告、印刷、刀模、电子、垫圈、标识等行业客户的广泛好评。该产品获得上海市科技中小企业技术创新基金的大力扶持。根据切割材料和应用行业的不同,又可称为,纸箱打样机,打样机,广告切割机,泡沫切割机,智能切割打样系统等。
主要特点:

2个可换工具头,整体式机头框架,方便更换刀具
四轴高速运动控制器,模块化安装,方便维护
切割深度任意可调
参数设置简单,不同材料,只要设定厚度及速度即可加工


主要切割材料:
瓦楞纸,蜂窝板,卡纸,泡沫,灰板,KT板,雪弗板等
主要应用行业:
广告,展示,包装,彩印等行业的打样、切割、小批量生产

技术参数:

 机型  DCZ702516  DCZ701713  DCZ701310
 有效加工面积  2500*1600mm  1700*1300mm  1300*1000
 配置

 振动刀,笔,压轮,托刀

 速度可达  1350mm/s
 切割圆直径可达  6mm
 切割厚度可达

 30mm

 驱动器  伺服
 精度  ≤0.1mm
 数据格式  HPGL,DXF,PDF
 电压  220v±10% 50Hz
 数据接口  并口,串口,USB
 选配  AOKE CCD视频定位系统,V切刀,泡沫刀
 占地尺寸(长*宽*高)  3400*24600*1180mm   2600*2160*1180mm  2200*1860*1180mm
 备注  其他尺寸可定做

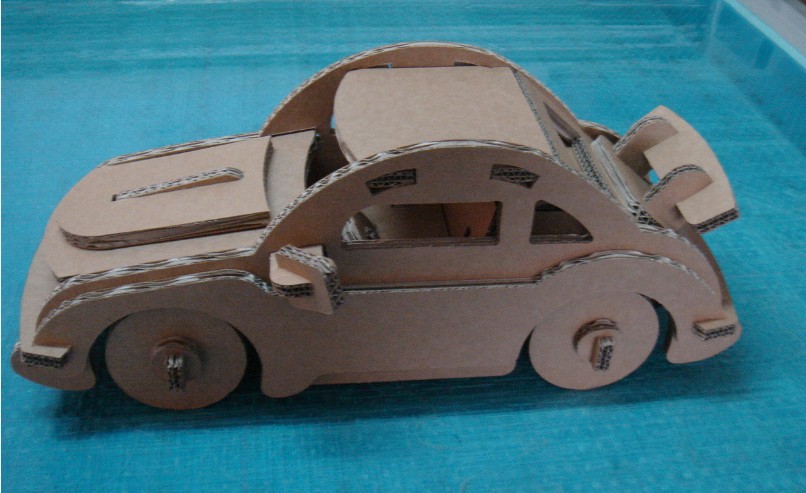

切割样品:

纸箱    展示架  展示品
30mm泡棉  雪弗板  蜂窝板V型槽

选配:
AOKE CCD视频定位系统,V切刀,泡沫刀
